دیود یکی از مهم‌ترین اجزای الکترونیکی است که در انواع مدارها و سیستم‌های الکترونیکی استفاده می‌شود. این اجزا، از دو لایه نیمه‌هادی تشکیل شده‌اند که به شکل متمایزی قرار گرفته‌اند. دیودها بر اساس خواص نیمه‌هادی مانند سیلیکون یا گرمانیوم ساخته می‌شوند و توانایی انتقال جریان الکتریکی را دارند. انواع دیودها شامل دیودهای سیلیکونی، دیودهای شاتکی، دیودهای زنر و دیودهای LED می‌شوند. هر نوع دیود برای کاربردهای خاص خود از جمله تقویت سیگنال‌ها، تعدیل جریان، تبدیل انرژی و روشنایی استفاده می‌شود. در این مقاله، به بررسی انواع دیودها و کاربردهای آنها خواهیم پرداخت. با شناخت دقیق این اجزا، می‌توان در طراحی و ساخت ادوات الکترونیکی بهبودهای قابل توجهی داشت و کارایی سیستم‌های الکترونیکی را افزایش داد.
فهرست مطالب
- دیود چیست؟
- ساختار دیود
- توصیف نواحی کار دیود
- انواع دیود
- کاربردهای دیود
- سخن پایانی
دیود چیست؟
دیود یک قطعه الکترونیکی کوچک است که به منظور انتقال جریان الکتریکی در یک جهت مشخص طراحی شده است. این عنصر معمولاً از دو لایه نیمه‌هادی مانند سیلیکون یا گرمانیوم ساخته شده است. دیود به دلیل خواص خاص نیمه‌هادی از قدرت عبور جریان الکتریکی در یک جهت (جهت عبور فعال) و مقاومت بالا در جهت مخالف (جهت عبور غیرفعال) برخوردار است. معمولا برای تبدیل جریان متناوب به جریان مستقیم از دیودها استفاده می شود. به طور خلاصه، ساختار دیود شامل دو لایه نیمه‌هادی N و P است که در نقطه تماسشان یک منطقه انتقال ناپیوستگی ((PN Junction شکل می‌گیرد.
وظیفه اصلی دیود، تنظیم جریان الکتریکی است. با اعمال ولتاژ مناسب به دیود، جریان الکتریکی در جهت فعال جریان خواهد کرد و در جهت غیرفعال مسدود می‌شود. در واقع دیود در مدار مثل یک شیر عمل می کند، همانطور که شیر آب جریان آب را فقط از یک سمت عبور می دهد و مانع عبور در جهت مخالف می شود، دیود هم عملکردی مشابه دارد.
ساختار دیود
دیود از یک ساختار دو لایه نیمه‌هادی تشکیل شده است، که هر لایه دارای خواص الکترونیکی منحصر به فردی است. ساختار اصلی دیود شامل لایه N و لایه P است. لایه N دارای غلظت بالای الکترون‌ها است. الکترون‌ها در این لایه بسیار حرکت پذیر هستند و می‌توانند جابه‌جا شوند. لایه p دارای غلظت بالای پیشروندها (حفره‌ها) است. پیشروندها در این لایه حرکت و جا به جایی راحت تری دارند.
در نقطه تماس بین این دو لایه، منطقه انتقال ناپیوستگی یا جوانش (PN Junction) شکل می‌گیرد. در این منطقه، الکترون‌ها و پیشروندها با یکدیگر ترکیب می‌شوند و جریان الکتریکی شکل نمی‌گیرد.
ساختار دیود می‌تواند به صورت معمولی یا از نوع شاتکی (Schottky) باشد. در دیود شاتکی، جانب پیشروندها از فلز مانند پلاتین، و سمت الکترون‌ها از نیمه‌هادی مانند سیلیکون استفاده می‌شود. این نوع دیودها باعث ایجاد جریان الکتریکی با ولتاژ کمتر و سرعت بالاتر می‌شوند.
توصیف نواحی کار دیود
بسته به ولتاژ اعمال شده به دیود، می‌توان آن را در نواحی کار مختلف استفاده کرد. مشخصه ولتاژ-جریان (V-I) دیود، به طور کلی برای توصیف نواحی کار استفاده می‌شود. با تغییر ولتاژ اعمالی، دیود می‌تواند از یک ناحیه به ناحیه دیگر حرکت کند.
نواحی کار اصلی دیود عبارتند از:
- منطقه قطع (Cut-off)
در این منطقه، ولتاژ اعمال شده به دیود به حداقل رسیده و جریان عبوری تقریباً ناچیز است. دیود در این وضعیت به عنوان یک سد الکتریکی عمل می‌کند.
- منطقه انتقال (Forward Bias)
با اعمال ولتاژ مثبت به لایه P و ولتاژ منفی به لایه N، دیود در منطقه انتقال قرار می‌گیرد. در این حالت، جریان الکتریکی از لایه P به لایه N جریان خواهد کرد و دیود به عنوان منبع جریان عمل می‌کند.
- منطقه اشباع (Saturation)
در این منطقه، با اعمال ولتاژ بسیار بالا به دیود، جریان الکتریکی به شدت افزایش می‌یابد و دیود به حداکثر جریان ممکن خود می‌رسد.
انواع دیود
انواع مختلف دیودها و ویژگی‌های آنها عبارتند از:
1) دیود سیلیکون (Silicon Diode)
دیود سیلیکون یکی از انواع رایج دیودها است. این قطعات دارای ولتاژ نوسان کمتر و جریان نفوذ بالاتری نسبت به دیودهای دیگر مانند دیود شاتکی است. دیودهای سیلیکون دمای عملکرد بالایی دارند و در بسیاری از کاربردهای الکترونیکی از جمله منابع تغذیه، دوباره‌سازی نیروی متناوب (Rectification)، مدارهای منطقی دیجیتال، مدارهای تقویت کننده و مدارهای سوئیچینگ استفاده می‌شوند.
2) دیود شاتکی (Schottky Diode)
دیود شاتکی یا دیود فلز-نیمه‌هادی دیودی است که از ترکیب فلز و نیمه‌هادی ساخته شده است. دیود شاتکی دارای ولتاژ نوسان کمتر و زمان پاسخگویی سریع‌تر نسبت به دیودهای سیلیکونی است. این دیودها برای کاربردهایی که نیاز به سرعت بالا و ولتاژ کمتر دارند، مانند مدارهای سوئیچینگ سریع، مدارهای رادار و مایکروویو و اتصالات نیمه‌هادی استفاده می‌شوند.
3) دیود زنر (Zener Diode)
دیود زنر یا دیود ولتاژ ثابت، نوع خاصی از دیودها است که در ولتاژهای معکوس عمل می‌کند. این دیودها برای کنترل ولتاژ در مدارها، حفاظت در برابر افزایش ولتاژ ناخواسته و استفاده در مدارهای منظم کننده ((Voltage Regulator استفاده می‌شوند.
4) دیود لیزر (Laser Diode)
دیود لیزر یا دیود نوری یک نوع دیود است که نور لیزر تولید می‌کند. این دیودها برای کاربردهایی مانند ارتباطات نوری، خواندن و نوشتن دیسک‌های نوری (مانند دیسک‌های CD و DVD)، لیزرهای پویا، پرینترهای لیزری و محصولات الکترونیکی دیگر استفاده می‌شوند.
5) دیود فتودیود (Photodiode)
دیود فتودیود یا دیود نوری، به عنوان یک سنسور نوری عمل می‌کند. آنها قادر به تبدیل نور به جریان الکتریکی هستند. دیودهای فتودیود در کاربردهایی مانند سنسورهای نور، دستگاه‌های تشخیص فاصله، کاربردهای اپتوالکترونیک و کاربردهای ارتباطات نوری استفاده می‌شوند.
6) دیود تصحیح کننده (Rectifier Diode)
دیود تصحیح کننده برای تبدیل جریان متناوب به جریان مستقیم استفاده می‌شود. این دیودها جریان را فقط در یک جهت عبور می‌دهند و در جهت معکوس جریان را بلاک می‌کنند. آنها در شارژ کردن باتری‌ها، تغذیه مدارها و تامین جریان مستقیم در بسیاری از دستگاه‌ها استفاده می‌شوند.
7) دیود وایت (Varactor Diode)
دیود وایت یا دیود تغییر ولتاژ، به عنوان یک دیود قابل تنظیم ولتاژ عمل می‌کند. ظرفیت دیود وایت با تغییر ولتاژ معکوس تغییر می‌کند. آنها در کاربردهایی مانند مدارهای تنظیم فرکانس، تولید ولتاژ قابل تنظیم و استفاده در اتصالات رادیویی استفاده می‌شوند.
8) دیود سیگنال
دیود سیگنال یک نوع دیود است که برای کاربردهای سیگنال و فرکانس پایین طراحی شده است. این دیودها عموماً در فرکانس‌های تا 100 مگاهرتز استفاده می‌شوند و ویژگی‌های منحصر به فردی دارند که آنها را برای کاربردهای سیگنالی مناسب می‌کند. دیودهای سیگنال دارای ولتاژ نوسان کمتری هستند که باعث می‌شود در کاربردهای سیگنالی دقیق تر عمل کنند. این دیودها دارای زمان پاسخگویی سریع‌تری نسبت به دیودهای قدرت معمولی هستند، که امکان استفاده از آنها در کاربردهای با سرعت بالا را فراهم می‌کند.
9) دیود ورکتور
دیود وکتور یا به عبارت دیگر دیود ولتاژی (Voltage Diode)، یک نوع دیود الکترونیکی است که به منظور حفاظت از مدارهای الکترونیکی در برابر ولتاژهای بیش از حد ساخته شده است. عمده کاربردهای دیود وکتور در صنعت الکترونیک و برق وجود دارد. دیود وکتور، ولتاژهایی که بیشتر از ولتاژ مشخص شده آن است، بصورت خودکار قطع می‌کند و جریانی را که به سایر اجزای مدار وارد می‌کند، محدود می‌کند. این ویژگی باعث می‌شود تا دیود وکتور به عنوان یک عنصر محافظتی در برابر افزایش ولتاژ در مدارها استفاده شود. دیود وکتور، همچنین در مدارهایی که نیاز به تقویت ولتاژ دارند، مورد استفاده قرار می‌گیرد. با استفاده از دیود وکتور، ولتاژ ورودی مدار را می‌توان تا حدی تقویت کرد و در خروجی ارائه داد.
10) دیود اساکی (Sakai Diode)
دیود اساکی یا دیود شوکی (Shockley Diode) یک نوع دیود نیمه هادی است که از جنس مواد نیمه هادی نوع P و N ساخته شده است. از نظر ساختاری، دیود اساکی شامل دو پایه است که یک نیمه هادی P و یک نیمه هادی N را در بر می‌گیرد. این دو نیمه هادی با یکدیگر به شکل PN جوش داده شده اند. دیود اساکی دارای دو لایه نیمه هادی است و به همین دلیل به آن به عنوان "دیود دو لایه" نیز اطلاق می‌شود.
در عملکرد دیود اساکی، جریان الکتریکی فقط در یک جهت (جهت اصلی) قابل عبور است. در جهت اصلی، ولتاژ سر روی دیود باید به یک حداقل مقدار (ولتاژ آستانه) برسد تا جریان الکتریکی عبور کند. اما در جهت معکوس، دیود اساکی به عنوان یک مقاومت عایقی عمل می‌کند و جریان به طور قابل‌توجهی کاهش می‌یابد. دیود اساکی در کاربردهای مختلفی مانند ادوات الکترونیکی، مدارهای مدولاسیون، درایوهای نیمه‌هادی و تقویت کننده‌های توان استفاده می‌شود.
11) دیود بهمنی (Bahmani Diode)
دیود بهمنی نوعی دیود نیمه هادی است که به نام مخترع خود، آقای بهمنی، نامگذاری شده است. این دیود بر اساس تکنولوژی نیمه هادی ساخته شده و ویژگی‌هایی مانند ولتاژ نفوذ (Breakdown Voltage) و جریان معکوس (Reverse Current) مناسب را ارائه می‌دهد.
دیود بهمنی معمولاً در کاربردهایی مانند منابع تغذیه، مدارهای قدرت، تقویت کننده‌ها و سایر مدارهای الکترونیکی به کار می‌رود. این دیود می‌تواند به عنوان یک عنصر محافظتی در برابر ولتاژهای بالا و انواع نوسانات ورودی عمل کند و مدار را در برابر خطراتی مانند برگشت ولتاژ و جریان معکوس محافظت کند.
مانند سایر دیودهای نیمه هادی، این نوع دیود هم دارای دو پایه است و جریان الکتریکی فقط در یک جهت (جهت اصلی) قابل عبور است. در جهت معکوس، به عنوان یک مقاومت عایقی عمل می‌کند و جریان به طور قابل‌توجهی کاهش می‌یابد.
12) دیود شاکلی (Shockley Diode)
دیود شاکلی نوعی دیود نیمه هادی است که به نام ویلیام شاکلی (William Shockley)، یکی از مشارکت کنندگان اصلی در توسعه ترانزیستور، نامگذاری شده است. این دیود دارای دو لایه نیمه هادی است که از جنس P و N ساخته شده و بر اساس اثر ترانزیستور بیپلر (Bipolar Transistor) عمل می‌کند.
در دیود شاکلی، جریان الکتریکی توسط جریان انتقال اکثریت (Majority Carrier Current) کنترل می‌شود. این دیود دارای سه منطقه است که دو منطقه نوع N و یک منطقه نوع P را در بر می‌گیرد. انتقال اکثریت در این دیود به وسیلهٔ جریان اکثریت انجام می‌شود و در نتیجه، دیود شاکلی جریان بالاتری را نسبت به دیودهای سنتی نیمه هادی به عنوان یک دیود راهبردی ارائه می‌دهد.
دیود شاکلی به عنوان یک دیود تقویت کننده و یا ترانزیستور نیمه هادی استفاده می‌شود. از این قطعه در مدارهای بسیاری از جمله مدارهای تقویت کننده و مدارهای ضبط صوت و تصویر استفاده می‌شود. اما با پیشرفت تکنولوژی، استفاده از دیود شاکلی به شکل گسترده کاهش یافته و به جای آن، ترانزیستورهای میدانی ((Field-Effect Transistors و ترانزیستورهای بیپولار (Bipolar Transistors) به طور گسترده‌تر استفاده می‌شوند.
13) دیود تونلی (Tunnel Diode)
دیود تونلی نوعی دیود نیمه هادی است که ویژگی‌های منحصر به فردی دارد. این دیود به خاطر پدیدهٔ تونل‌زنی که در آن الکترون‌ها می‌توانند از یک منطقهٔ نیمه هادی به منطقهٔ دیگری عبور کنند، شناخته می‌شود. دیود تونلی دارای ساختاری متفاوت است که شامل سه لایه نیمه هادی است. دو لایهٔ نوع N به یک لایهٔ نوع P وصل شده‌اند. این ساختار باعث می‌شود که دیود تونلی بتواند ولتاژ بسیار کمی (کمتر از 1 ولت) را با جریان بسیار بالا (به ترتیب میکروآمپرها و میلی‌آمپرها) عبور دهد.
ویژگی مهم دیود تونلی این است که در نقطهٔ عبور جریان، یعنی ولتاژ تونل، جریان الکترون‌ها به طور ناگهانی افزایش می‌یابد. این افزایش جریان به پدیدهٔ تونل‌زنی بین مناطق نیمه هادی وصل شده در دیود برمی‌گردد. این ویژگی منحصر به فرد دیود تونلی را در کاربردهای خاصی مانند مدارهای فرکانس بالا، مدارهای تقویت کنندهٔ ضربه و مدارهای کوانتومی مفید می‌سازد.
کاربردهای دیود
دیودها در انواع کاربردهای الکترونیکی مورد استفاده قرار می‌گیرند. برخی از کاربردهای مهم دیودها عبارتند از:
1- تقویت سیگنال
دیودها در مدارهای تقویت سیگنال مانند مدارهای تقویت کننده‌های فرکانس رادیویی و تلویزیونی استفاده می‌شوند. آنها می‌توانند جریان الکتریکی را به طور متناسب با سیگنال ورودی تقویت کنند.
2- تعدیل جریان
دیودها به عنوان عناصر تعدیل جریان در مدار الکتریکی کاربرد دارند.. مثلاً در برقراری اتصال یک‌طرفه (AC to DC)، دیودها جریان الکتریکی را به یک جهت مشخص تبدیل می‌کنند.
3- تبدیل انرژی
دیودها در تبدیل انرژی استفاده می‌شوند. به عنوان مثال، در دیودهای خورشیدی (سلول‌های خورشیدی)، نور خورشید را به انرژی الکتریکی تبدیل می‌کنند.
4- روشنایی
دیودهای LED (Light Emitting Diode) به عنوان منابع نوری در صنعت برق شناخته شده هستند. آنها در لامپ‌ها، صفحه نمایش‌ها، تابلوهای نوری و دستگاه‌های الکترونیکی دیگر استفاده می‌شوند.
5- محافظت
یکی دیگر از کاربردهای دیود استفاده به عنوان عناصر محافظتی در مدارها است. آنها می‌توانند مدارها را در برابر افزایش ولتاژ، جریان برگشتی و اتصال‌های نادرست محافظت کنند.
6- اتصالات رابطه
دیودها در اتصالات رابطه (RF connectors) استفاده می‌شوند تا سیگنال‌های رادیویی و مایکروویو را در مدارها منتقل کنند.
7- عملکرد درایور
در مدارهای الکترونیکی، دیودها به عنوان درایورها (drivers) مصرف می شوند تا ولتاژ‌ها و جریان‌ها را به اجزای دیگر مانند ترانزیستورها و تریستورها تامین کنند.

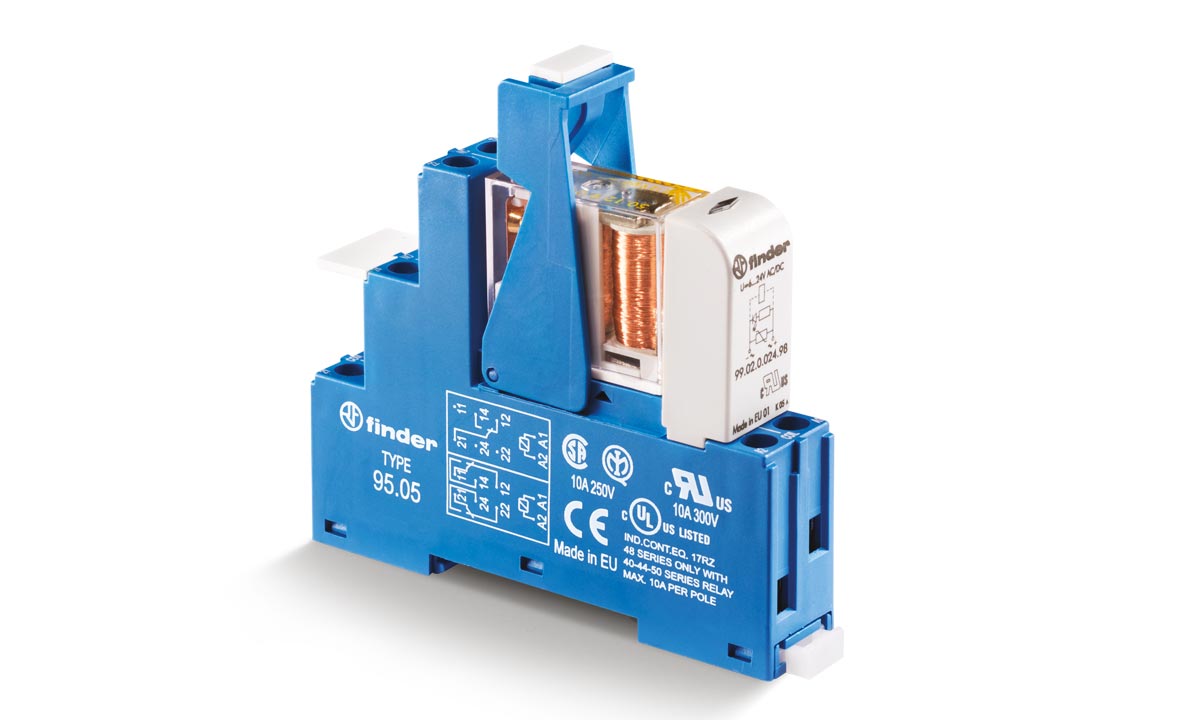

دیود فیندر
شرکت فیندر، تولیدکننده و صادر کننده بین‌المللی قطعات برق و اتوماسیون صنعتی می‌باشد و محصولات باکیفیت این برند هر روزه در سراسر جهان مورد استفاده قرار می‌کیند. دیود فیندر (سری 99.02)، دارای استاندارهای معنبر جهانی بوده و کاربردهای بسیار گسترده‌ای دارند. برای خرید و سفارش دیود فیندر، با ما تماس بگیرد.
سخن پایانی
به طور خلاصه، دیودها به عنوان یکی از اجزای اساسی الکترونیک، نقش بسیار مهمی در تکنولوژی و صنعت الکترونیک ایفا می‌کنند و با پیشرفت تکنولوژی و توسعهٔ نوآوری، امکانات و استفاده‌های آنها در آینده بیشتر خواهد شد. ویژگی‌های متنوع دیودها باعث شده که این قطعات در بسیاری از زمینه‌های الکترونیکی و برق قابل استفاده باشند. از کاربردهای دیودها می‌توان به منابع تغذیه، مدارهای قدرت، مدارهای سوئیچینگ، ادوات الکترونیکی، مدارهای تقویت کننده و مدارهای حفاظتی اشاره کرد.
با تلاش برای بهبود و توسعهٔ تکنولوژی دیودها، امیدواریم در آینده نیز بتوانیم از دیودهای پیشرفته‌تری بهره‌برداری کنیم که قابلیت‌های بیشتری را ارائه می‌دهند و در زمینه‌هایی مانند کامپیوترها، انرژی تجدیدپذیر، ارتباطات بیسیم و الکترونیک قابل حمل توسعه و بهبود یابیم. شرکت عمران نیرو با دارا بودن سابقه و تجربه بالا در یکی از شرکت های پیشرو در حوزه قطعات الکترونیکی است. این شرکت آماده ارائه خدمت به مشتریانی است که در زمینه برق صنعتی فعالیت دارند.
